Gastbeitrag: So baut man einen Bahnhof (im Modell)

28. Oktober 2015

Das Modell Zukunft Bahnhof Bern ist das Herzstück des Infopavillons auf der Parkterrasse im Bahnhof Bern. Gebaut hat es die Firma Knecht und Partner Modellbau AG in Wettingen. Wie dieses Modell im Massstab eins zu hundert entstanden ist, schildert Geschäftsführer Christoph Smolders in der Bildergalerie. Weitere Infos und Öffnungszeiten auf www.zukunftbahnhofbern.ch

Nach dem Einreichen unserer Offerte erhielten wir im März 2015 den Auftrag, das Modell Zukunft Bahnhof Bern zu bauen. Diese Herausforderung nahmen wir mit Freude an. Nach einer gemeinsamen Sitzung mit den beteiligten Parteien SBB und RBS erarbeiteten wir ein entsprechendes Konzept. Weil die Erneuerungen der Bahnhöfe SBB und RBS an der Oberfläche grösstenteils nicht ersichtlich sind, fiel der Entscheid auf ein Schnittmodell, welches Einsicht in die verschiedenen Ebenen gewährt.
Vorerst bauten wir ein kleines Arbeitsmodell. Alsdann folgte der Entscheid, dass das definitive Modell zur besseren Orientierung auf einem Foto stehen soll, welches die unmittelbare Umgebung auf einem schmalen Streifen zeigt.
Nach weiteren Besprechungen erstellten wir die CAD-Daten.
Anhand dieser dreidimensionalen Zeichnungen bauten wir einen mehrteiligen Holzsockel auf.
Zur besseren Orientierung wurden Satellitenbilder um das Modell herum angebracht.
Für den Grundaufbau der Modelle verwendeten wir mitteldichte Holzfaserplatten, kurz MDF-Platten genannt.

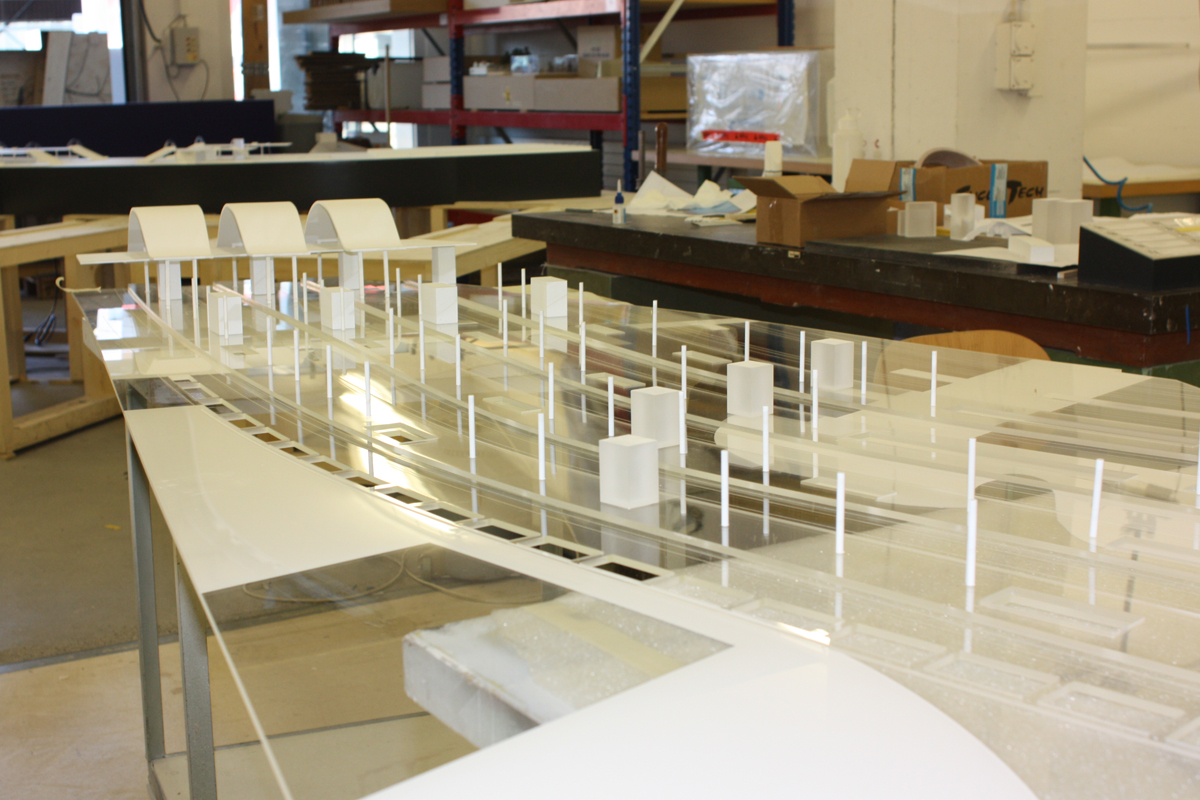

Das Modell umfasst sechs Ebenen: Gleisebene RBS, Verteilebene RBS, jetzige Hauptpassage und neue Unterführung Mitte und neue Passage, Zugang Bubenberg sowie die Gleisebene SBB und die Ebene Postauto-Bahnhof. Alle Ebenen wurden aus Acrylglas ausgefräst. Die Seitenwände der Passagen schnitten wir aus Polyurethan zu und klebten diese auf die ausgefrästen Ebenen. Für einen besseren Einblick wurden die Gleisebene der SBB, das Hauptgebäude und das Gebäude Bubenberg transparent erstellt.
Nachdem die Rampen, Treppen, Stützen, Lifte und die Welle aus Kunststoff erstellten waren, montierten wir diese auf den verschiedenen Ebenen.

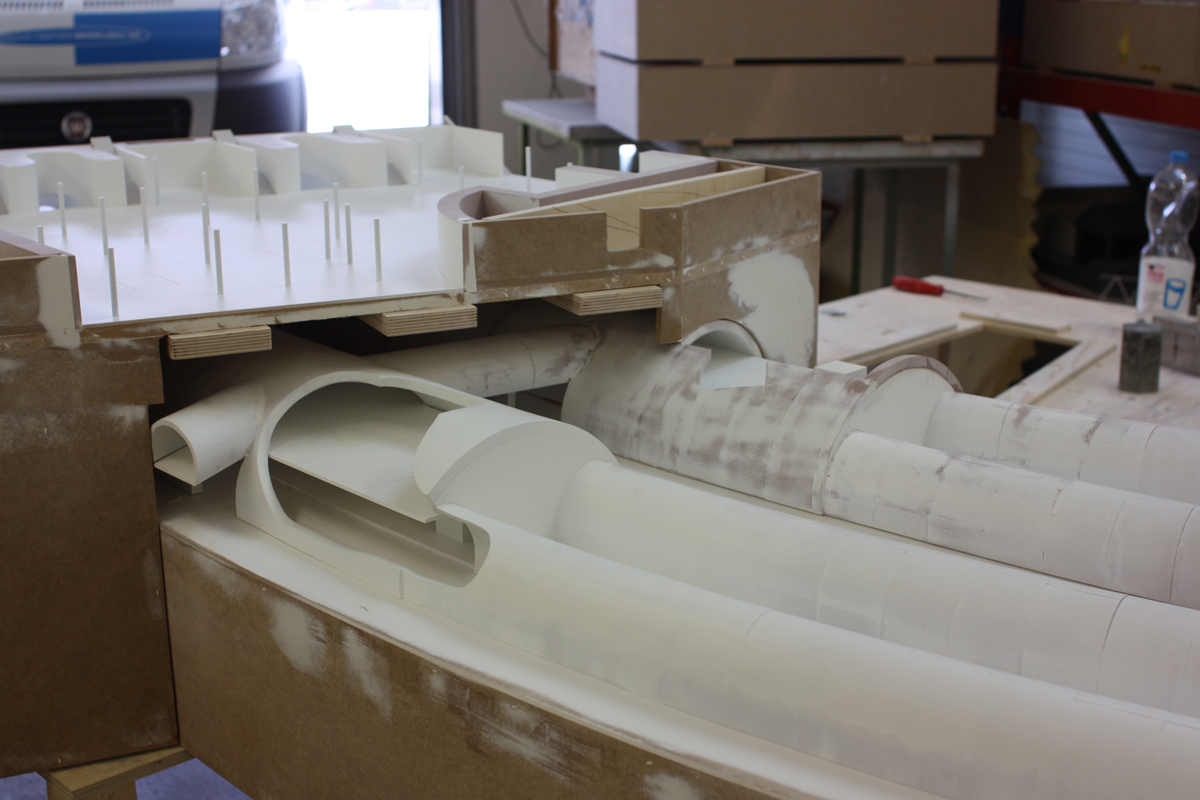

Die beiden Kavernen im Bahnhof RBS bestehen aus gefrästem und zusammengeklebtem Polyurethan.
Den Ausgang bei der Länggasse mit Velostation gestalteten wir ebenfalls als Schnittmodell.
Zu guter Letzt versahen wir das Modell mit kleinen LED-Leuchten…
…welche sich über ein beschriftetes Tableau bedienen lassen…
…und so den Besucherinnen und Besucher einen raschen Überblick verschaffen (hier die Verteilebene RBS).
Nachdem alle Einzelteile grundiert, geschliffen und lackiert waren, stellten wir das Modell komplett zusammen. So hatten wir die Gewissheit, dass alles sauber passt. Wieder zerlegt musste es lediglich noch den Transport nach Bern heil überstehen, wo es dann einwandfrei zur Präsentation aufgestellt werden konnte…
Sorgfältig bestückt…
Mit SBB…
…und RBS, ...
mit Platz für Velos…
…und Menschen.
Fertig! anschauen gehen: www.zukunftbahnhofbern.ch
